Axial Fan Motorları: Soğutma Sistemlerinde Doğru Fan Seçimi İçin Kapsamlı Rehber

Kondenser, evaporatör ve soğuk hava deposu uygulamalarında kullanılan axial fan motorları hakkında teknik bilgiler, model karşılaştırmaları ve seçim kriterleri.

Axial Fan Nedir? Nasıl Çalışır?

Axial fan, havanın pervane eksenine paralel biçimde aktığı bir fan türüdür. "Axial" kelimesi, Latince'de "eksen" anlamına gelir ve bu fanların temel çalışma prensibini en yalın şekilde tanımlar: hava, motorun dönüş eksenine paralel olarak emilir ve aynı doğrultuda üflenir.

Bu tasarım sayesinde axial fanlar, düşük statik baskı farkı gerektiren uygulamalarda yüksek hacimsel hava debisi (m³/h) üretebilir. Bu özellik onları özellikle soğutma sistemlerinde —kondenser üniteleri, evaporatörler, soğuk hava depoları ve endüstriyel ısı değiştiriciler— vazgeçilmez kılar.

Santrifüj (radyal) fanlara kıyasla axial fanlar genellikle daha kompakttır, doğrudan montaja uygundur ve aynı güç tüketimi için çok daha yüksek hava debisi sağlar. Bu denge, enerji verimliliği açısından kritik öneme sahiptir.

Axial Fan Motorlarında Temel Teknik Kavramlar

Kutup Sayısı ve Devir (RPM)

AC asenkron motorlarda devir hızı, kutup sayısı ve şebeke frekansına bağlıdır. Türkiye şebekesi 50 Hz olduğunda teorik devirler şu şekilde hesaplanır:

• 2 Kutup (~2.800 devir): Yüksek devirli, kompakt uygulamalar
• 4 Kutup (~1.400 devir): Dengeli performans, düşük gürültü — soğutmada en yaygın tercih
• 6 Kutup (~900 devir): Büyük çaplı fanlar, sessiz çalışma, uzun ömür

Düşük devir, daha büyük pervane çapıyla dengelenerek yüksek hava debisi elde edilir. Örneğin 630 mm çaplı bir 6 kutuplu Ziehl-Abegg motoru, 900 dev/dak'ta 11.250 m³/h hava debisi üretebilir.

Hava Debisi (m³/h) ve Fan Çapı İlişkisi

Hava debisi, bir fanın birim zamanda hareket ettirebildiği hava hacmidir. Fan çapı büyüdükçe —aynı devir ve pervane tasarımında— debi orantılı olarak artar. Aşağıdaki tabloda ürün yelpazemizden somut örnekleri görebilirsiniz:

IP Koruma Sınıfı

Fan motorlarında IP (Ingress Protection) kodu, motorun toz ve suya karşı korunma düzeyini ifade eder. Soğutma uygulamalarında kondenser ünitelerinin dış ortam koşullarına maruz kalması nedeniyle IP 54 ve üzeri koruma sınıfı tercih edilmesi gerekir. IP 54; her yönden toz girişine ve su sıçramalarına karşı koruma sağlar.

• IP 42: Kapalı alan, pano soğutma gibi iç mekan uygulamaları (örn. Lionball YZF-25-38)
• IP 54: Yarı açık ve dış mekan uygulamaları, standart kondenser üniteleri (örn. SANMU YWF 4E 300S-Z)
• IP 65+: Yoğun yıkama ve nemli ortamlar, gıda sektörü soğutmaları

Ziehl-Abegg Axial Fan Motorları: Alman Mühendisliğinin Farkı

Almanya merkezli Ziehl-Abegg, 1910'dan bu yana fan ve motor teknolojisinde dünya liderliğini sürdürmektedir. Soğutma Deposu bünyesinde sunulan Ziehl-Abegg modelleri, özellikle ticari ve endüstriyel soğutma projelerinde mühendisler tarafından birincil tercih olarak öne çıkmaktadır.

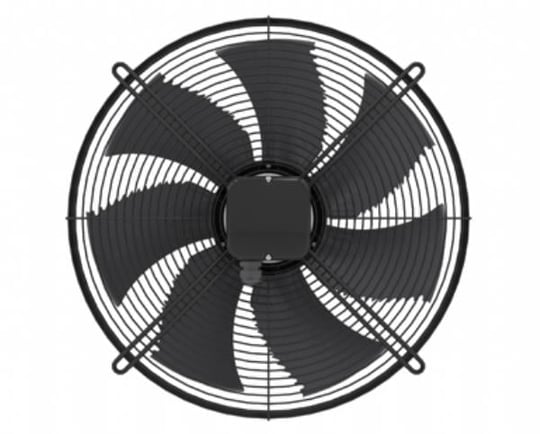

FN045 Serisi – 450 mm, 1400 Dev/dak

FN045-4EK.2F.V7P2 modeli; orta ölçekli kondenser üniteleri, split klima dış üniteleri ve ticari soğuk hava depo evaporatörlerinde yaygın biçimde kullanılmaktadır. 4 kutuplu yapısıyla 1.400 dev/dak'ta çalışan motor, dengeli gürültü düzeyi ve uzun çalışma ömrüyle öne çıkar. Tek fazlı 220V beslemesi sayesinde standart elektrik tesisatına doğrudan bağlanabilir.

FN050 Serisi – 500 mm, İki Farklı Hız Seçeneği

500 mm çapındaki FN050 serisi, iki farklı kutup konfigürasyonuyla sunulmaktadır:

• FN050-4EK.4I.V7P1 (1.400 dev/dak): Yüksek hava debisi gerektiren uygulamalar için. Kompakt soğutma odaları ve ticari dondurucularda tercih edilir.
• FN050-6EK.4F.V7P3 (900 dev/dak, 6.420 m³/h): Sessiz çalışma öncelikli uygulamalar için ideal. Daha düşük devir, pervanenin daha uzun süre sorunsuz dönmesini sağlar; gıda perakende ortamları ve ofis-içi soğutma sistemleri için uygundur.

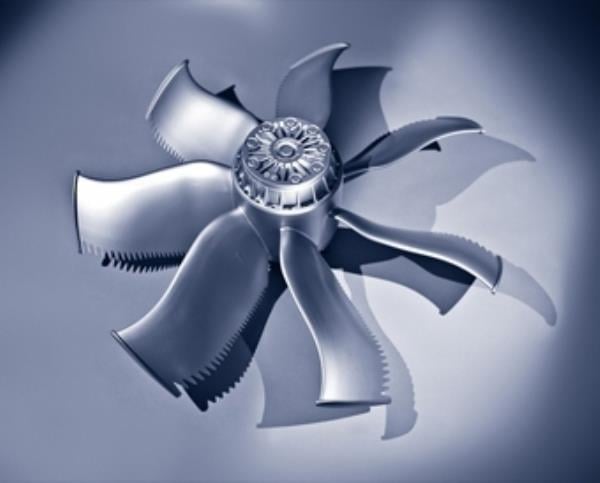

FN063 Serisi – 630 mm, 11.250 m³/h Debi

FN063-SDK.4I.V7P1, ürün yelpamizdeki en büyük axial fan modelidir. 630 mm çapı ve 6 kutuplu 900 dev/dak motoru ile saatte 11.250 m³ hava hareket ettiren bu motor; endüstriyel soğutma tünelleri, büyük kapasiteli kondenser bataryaları ve merkezi havalandırma sistemleri için tasarlanmıştır. Üç fazlı 380V beslemesi ile çalışır; bu nedenle uygulamadan önce tesisat altyapısının uygunluğu kontrol edilmelidir.

SANMU YWF(K) 4E 300S-Z: Ekonomik Çözüm İhtiyaçları İçin

Çin menşeili SANMU markası, orta ölçekli axial fan pazarında güçlü bir konuma sahiptir. YWF(K) 4E 300S-Z modeli, 300 mm çapı ve 1.400 dev/dak hızıyla saatte 1.900–2.100 m³ hava debisi sunar. IP 54 koruma sınıfı ve emme yönlü hava akışıyla split klima dış üniteleri, küçük kondenser üniteleri ve endüstriyel havalandırma panolarında başarıyla kullanılmaktadır.

Tek fazlı 220-240V / 50-60 Hz beslemesi; hem Türkiye hem de Avrupa standartlarına uyumlu olduğundan ihracat projelerinde de kolaylıkla kullanılabilir.

Lionball YZF-25-38 (90W): Kompakt Ekipman Soğutmaları İçin

Bazı uygulamalar için büyük çaplı endüstriyel motorlar değil; kompakt, hafif ve ekonomik çözümler gerekmektedir. Lionball YZF-25-38, 90W gücü ve kare (Q motor) gövde tasarımıyla pano soğutma fanları ve küçük ölçekli ekipman soğutucularda tercih edilen bir modeldir. IP 42 koruma sınıfıyla iç mekan uygulamalarına yönelik tasarlanmıştır. 220V / 50 Hz beslemesiyle kolay entegre edilebilir; emici hava akışı yönüyle ısı kaynaklarından havayı doğrudan çeker.

Axial Fan Seçerken Dikkat Edilmesi Gereken 5 Temel Kriter

1. Gerekli Hava Debisi (m³/h)

Uygulamanın ısı yükü ve termal hesaplamalar doğrultusunda belirlenen debi değeri, fan seçiminin başlangıç noktasıdır. Fazla büyük fan seçimi gereksiz enerji tüketimi ve gürültüye yol açarken, yetersiz debi soğutma performansını düşürür.

2. Montaj Çapı ve Flanş Boyutları

Mevcut ünite veya kasanın fan açıklığı, seçilecek motorun çapını doğrudan belirler. 200 mm ile 630 mm arasında çeşitli çap seçenekleri mevcuttur; alüminyum pervane çapı motor çapıyla uyumlu olmalıdır.

3. Elektrik Beslemesi

Tesisat türüne göre tek fazlı (1F, 220V) veya üç fazlı (3F, 380V) motor seçimi yapılmalıdır. Özellikle FN063 gibi büyük motorlar üç fazlı beslemesi gerektirirken, 300–500 mm aralığındaki çoğu model tek fazla çalışabilir.

4. Çalışma Ortamı ve IP Sınıfı

Dış mekan kondenser üniteleri için minimum IP 54 gereklidir. Yıkama ve nem yoğunluğunun yüksek olduğu gıda sektörü uygulamalarında IP 65 ve üzeri tercih edilmelidir.

5. Gürültü Düzeyi ve Devir Hızı

Market, restoran veya ofis ortamlarındaki soğutma sistemleri için gürültü kritik bir faktördür. Bu tür ortamlarda 6 kutuplu (900 dev/dak) modeller, 4 kutuplu muadillerine göre belirgin biçimde daha sessiz çalışır.

Axial Fan Motorlarında Pervane Seçimi

Motor tek başına yeterli değildir; performansı belirleyen diğer kritik bileşen ise pervane (propeller/impeller) tasarımıdır. Alüminyum döküm pervaneler, plastik seçeneklere kıyasla daha iyi denge, dayanıklılık ve aerodinamik verimlilik sunar. Soğutma Deposu bünyesindeki 200 mm alüminyum pervane ürünümüz, küçük ölçekli axial fan uygulamaları için doğrudan uyumlu bir çözümdür.

Pervane seçiminde dikkat edilmesi gereken başlıca parametreler şunlardır:

• Pervane çapı ve motor şaft çapı uyumu
• Kanat açısı (pitch angle) — yüksek pitch daha fazla debi, daha düşük pitch daha az gürültü
• Kanat sayısı — genellikle 3 ila 7 kanat arası
• Malzeme — alüminyum döküm veya glasfrit takviyeli plastik
• Dönüş yönü — saat yönü (CW) veya saat yönünün tersine (CCW)

Axial Fan Motoru Arızaları ve Bakım

Axial fan motorlarında en sık karşılaşılan sorunlar şunlardır:

• Rulman aşınması: Yüksek sıcaklık ve nem ortamında rulman ömrü kısalabilir. Düzenli kontrol ve gerektiğinde yağlama uzun kullanım ömrü sağlar.
• Kapasitör arızası: Tek fazlı motorlarda çalıştırma kapasitörü zamanla kapasitesini yitirebilir; bu durum motorun çalışamamasına veya yavaş dönmesine neden olur.
• Pervane dengesizliği: Kir birikimi veya hasar, titreşime ve erken rulman aşınmasına yol açar.
• Sargı ısınması: Uzun süreli aşırı yük veya yetersiz hava akışı sargı izolasyonunu bozabilir.

Önleyici bakım kapsamında; yılda en az bir kez motor ve pervane temizliği, bağlantı elemanlarının kontrolü ve elektrik parametrelerinin ölçümü yapılmalıdır.

Sık Sorulan Sorular

Axial fan ile santrifüj fan arasındaki fark nedir?

Axial fanda hava eksen boyunca akar; santrifüj fanda ise hava radyal yönde (dışarı doğru) fırlatılır. Axial fanlar düşük basınçlı, yüksek debili uygulamalar için; santrifüj fanlar ise yüksek statik baskı gerektiren kanal tipi havalandırma sistemleri için tercih edilir.

Fan motoru devir sayısı nasıl hesaplanır?

Teorik senkron devir = (120 × frekans) / kutup sayısı formülüyle hesaplanır. 50 Hz şebekede 4 kutuplu motor için teorik devir 1.500 rpm olup kayma (slip) nedeniyle gerçek devir yaklaşık 1.400 rpm'dir.

Hangi uygulamalar için 3 fazlı motor tercih edilmeli?

500W ve üzeri güç tüketimi olan, büyük çaplı (özellikle 500 mm üzeri) fanlar ve kesintisiz uzun süreli çalışma gerektiren endüstriyel sistemler için 3 fazlı motorlar daha verimli ve uzun ömürlüdür.

IP 54 ile IP 65 arasındaki fark nedir?

IP 54; her yönden toz ve su sıçramalarına karşı koruma sağlar. IP 65 ise tamamen tozdan korumalıdır ve her yönden su jetine dayanıklıdır. Yıkama yapılan gıda alanlarında IP 65 minimum gereksinim olarak kabul edilir.
